热压罐作为聚合物基复合材料构件制品成型的关键工艺设备，其内部的各个组件都发挥着至关重要的作用。让我们一起深入了解它们在复合材料固化成型过程中的独特功能。

导风筒：成型核心区域与空气循环枢纽

1.功能一：复合材料的成型专属空间
       导风筒是复合材料的成型区域，在热压罐中为复合材料的固化成型提供了一个相对独立且稳定的环境。它严格控制着内部的灰尘和污垢，避免杂质混入复合材料，影响产品质量。在整个固化过程中，复合材料始终处于导风筒内，确保其不受外界干扰，保证成型工艺的精准性和稳定性。

2.功能二：空气循环的关键通道
       作为循环空气的回程通道，导风筒在空气循环系统中扮演着不可或缺的角色。密封变频电机带动叶轮转动，使压缩空气从叶轮边沿甩出进入循环风道，此时叶轮中心形成负压，将导风筒内的空气吸入，完成一个循环过程。导风筒的结构设计与循环风道、导风锥等部件相互配合，确保空气能够在热压罐内均匀循环，使温度场更加稳定，从而让复合材料在均匀受热的环境下固化成型，有效避免了局部温度差异导致的产品缺陷。

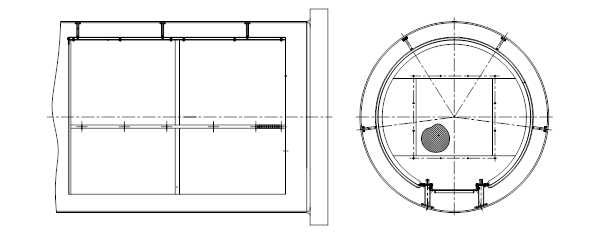

      复合材料固化成型对环境要求比较严格，严格控制灰尘和污垢。导风筒采用不锈钢板卷制，通过与罐体相连接的支腿支撑并固定。导风筒由六块不锈钢压板与风筒支座连接起来，既固定了导风筒筒节，又保证了筒节的圆度。导风筒前端敞口，后端与冷却器固定，后端设方孔钢网。后端挡板是由四块可拆卸的不锈钢板拼接而成。导风筒的附件还有热电偶固定座、热电偶线和真空金属软管的挂钩等。

加热系统：提供精准热源，掌控固化温度

1.功能一：高效转化电能为热能
            加热系统的核心任务是为热压罐提供热源至工艺所需温度。其电加热管采用优质不锈钢制作，通过将电能转化为热能，为整个固化过程注入能量。在运行过程中，循环风不断流经电加热器，与加热管进行对流换热，吸收热量后温度逐步上升，进而使热压罐内的环境温度升高，满足复合材料固化所需的温度条件。

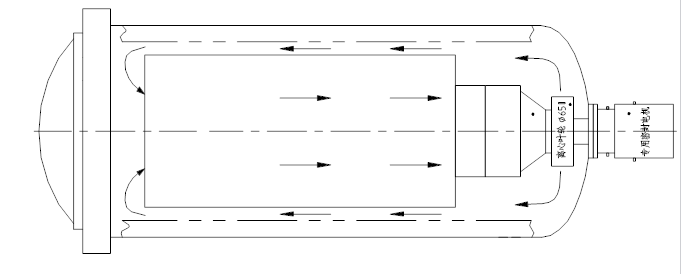

空气循环系统示意图

标温度和升温速率实时的通过调功器调节电加热器的当前功率，使升温满足工艺要求。

2.功能二：精准控温保障工艺要求
           加热系统不仅能提供热量，更能实现对温度的精准控制。控制系统根据预设的目标温度和升温速率，实时监测热压罐内的实际温度，并通过调功器精确调节电加热器的功率。这种精准控温能力确保了升温过程严格按照工艺要求进行，在不同的固化阶段提供稳定且合适的温度环境。无论是在升温阶段的快速升温，还是在保温阶段的稳定控温，加热系统都能精准执行，使复合材料在理想的温度条件下完成固化反应，从而获得高质量、高性能的成型制品。

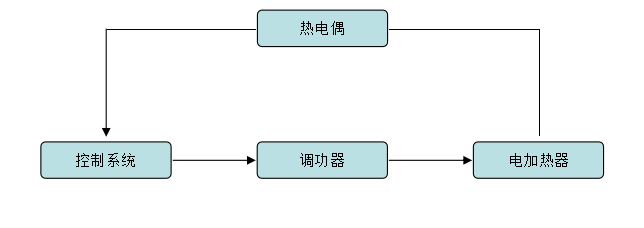

加热系统工作原理框图

          导风筒和加热系统作为热压罐系统的重要组成部分，它们的功能紧密配合，共同为复合材料的固化成型提供了理想的环境和条件，确保了最终产品的高质量和高性能。在航空航天、汽车、船舶等高端制造业领域，热压罐凭借这些精密组件的协同工作，不断推动着复合材料技术的发展与应用。
